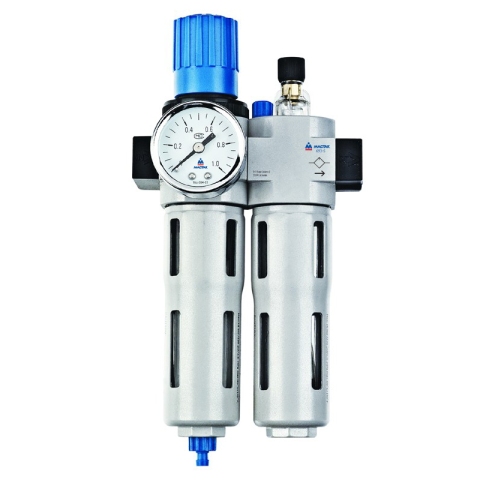

Фильтр влагоотделитель с редуктором и лубрикатор МАСТАК 690-41 (1/2", 16 бар)

Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.

Область применения

Автосервис, СТО.

Конструкция устройства

• Фильтр

Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.

• Редуктор

Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.

• Манометр

Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.

• Лубрикатор

Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подаётся в магистраль из заранее заправленной прозрачной ёмкости.

Меры предосторожности:

• Соблюдайте правильность подключения блока в воздушную магистраль.
• Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
• Следите за уровнем масла в лубрикаторе и своевременно добавляйте его по мере расхода.

Технические характеристики:

Рабочее давление, бар 1,5 - 12 Максимальное давление, бар 16 Пропускная способность, л/мин 3500 Сброс конденсата автоматический Рабочий диапазон температур от -10 до 60°С Фильтрующий элемент (степень очистки), мкм 5 Объём колбы, мл 140 Соединение, резьба вход/выход 1/2” внутр. / 1/2” внутр. Габариты, мм 300х154х64 Вес, кг 2
