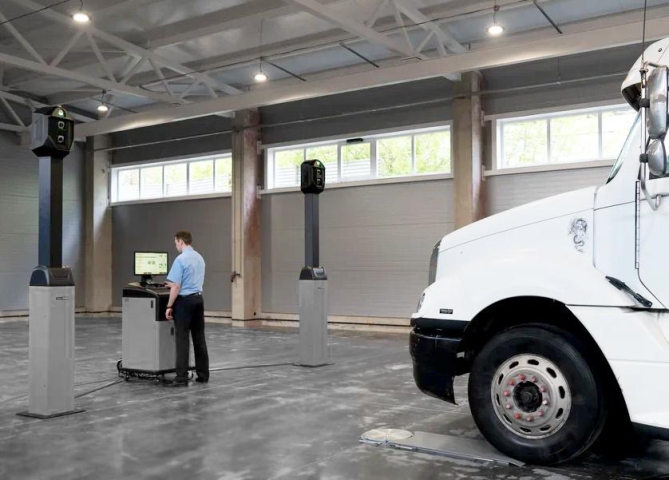

Техно Вектор 7 Truck HTS4 - серия стендов, разработанная специально для регулировки развал-схождения многоосных грузовиков, тягачей, автобусов, прицепов и полуприцепов.

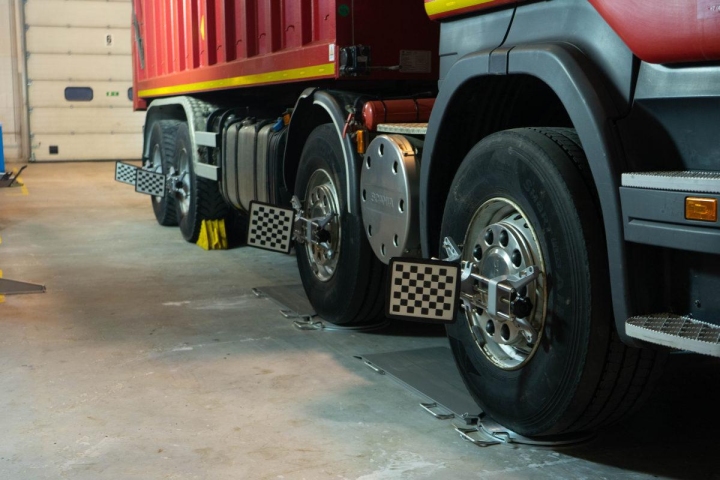

Предназначен для измерения одновременно до 4х осей, включая транспорт с несколькими управляемыми осями.
Конструкция стенда позволяет осуществлять сквозной проезд, а также подачу задним ходом.

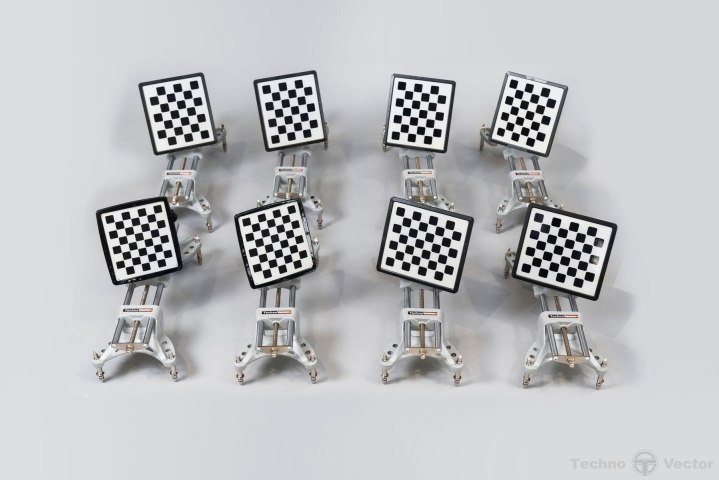

В комплект поставки входят 8 колесных адаптеров (захватов) и 8 измерительных мишеней, а также отдельно стоящие держатели для них.
Широкоугольная система машинного зрения WideScope с 4 камерами высокого разрешения позволяет измерять транспортные средства с колёсной базой до 16м.
Колёсные адаптеры увеличенного размера и позволяют работать с дисками от 15" до 28" без дополнительных аксессуаров.
В данной модели процедура компенсации биения дисков сокращена, и для ее выполнения достаточно прокатить транспортное средство вперед на 76 см.
Для измерения и регулировки транспортных средств с количеством управляемых осей больше одной - необходимо использовать дополнительные передние поворотные платформы.
Основные свойства:
Серия
Серия Truck HTS.
Серия стендов для регулировки углов установки колес грузовых автомобилей.
Количество камер
Четыре неподвижные камеры.
Типы камер
Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.
Тип монтажа
Напольный.
Две стойки.
Компьютерная стойки
P, V, T, Light - серии.
Применяемость
Яма
Расстояние от камер до центра передних поворотных платформ
2500 - 3000 мм *
Основные преимущества
- Одновременное измерение до 4-х осей
- Работа с дисками до 28" без дополнительных аксессуаров
- Измерение от рамы или от базовой линии
- Расстояние прокатки - 76 см
- Позволяет производить измерение транспорта с колесной базой до 16 метров.
- Обеспечивает возможность сквозного проезда.
* В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 2900 мм.
Габариты и транспортировка
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Тип упаковки
Габаритные размеры (мм) (ДхШхВ)
Вес (кг)
Картонная коробка (захваты)
590 x 300 x 520
17.3
Картонная коробка (монитор)*
560 x 110 x 420
3.5
Ящик фанерный
2050 x 515 x 390
108.6
Ящик фанерный
2050 x 515 x 390
104.5
Пленка (повортная опора Truck)
510 x 430 x 24
21.2
Пленка (повортная опора Truck)
510 x 430 x 24
21.2
Картон (стойка компьютерная V)
800 x 650 x 1230
70.1
Вес БРУТТО : 346.4 кг.
Объем: 1.63 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
